Feel the Sound — Ανοιχτός Αισθητηριακός Πίνακας Συμπερίληψης (Sensory Panel) – Πανελλήνιος Διαγωνισμός Ανοιχτών Τεχνολογιών στην Εκπαίδευση

Περιγραφή & Σκοπός

H πρότασή μας αφορά τη δημιουργία ενός διαδραστικού αισθητηριακού πίνακα (Sensory Panel), ο οποίος μετατρέπει ηχητικά και κινητικά ερεθίσματα σε οπτικά μοτίβα μέσω LED. Στο περιβάλλον ενός Ε.Ε.Ε.ΕΚ., οι μαθητές με αυτισμό ή αισθητηριακές αναπηρίες έχουν συχνά ανάγκη από εργαλεία αυτορρύθμισης και χαλάρωσης. Ενώ οι εμπορικές λύσεις (Snoezelen rooms) είναι δυσπρόσιτες λόγω κόστους, το έργο μας προτείνει μια Open Source εναλλακτική, χαμηλού κόστους, που μπορεί να κατασκευαστεί από οποιοδήποτε σχολείο. Ένας οικονομικός, “έξυπνος” τοίχος που μετατρέπει τα ηχητικά ερεθίσματα του περιβάλλοντος ή την κίνηση των χεριών σε εντυπωσιακά χρωματικά μοτίβα, χρησιμοποιώντας Open Hardware και Open Software.

1. Έρευνα

α. Μελέτη Υπάρχουσας Κατάστασης

Σήμερα, η αισθητηριακή ολοκλήρωση (Sensory Integration) αποτελεί βασικό πυλώνα στην ειδική αγωγή, ιδιαίτερα για μαθητές στο φάσμα του αυτισμού (ΔΑΦ), με αισθητηριακές αναπηρίες ή προβλήματα συμπεριφοράς.

Η διεθνής πρακτική: Βασίζεται στη χρήση ειδικών αιθουσών χαλάρωσης (Snoezelen Rooms). Οι αίθουσες αυτές χρησιμοποιούν διαδραστικούς τοίχους φωτός και ήχου που βοηθούν τους μαθητές να αυτορρυθμίζονται, να μειώνουν το άγχος τους και να εστιάζουν.
Το πρόβλημα της αγοράς: Οι εμπορικές αυτές λύσεις αποτελούν “κλειστά” (proprietary) συστήματα με υπέρογκο κόστος που κυμαίνεται από αρκετές εκατοντάδες έως χιλιάδες ευρώ. Αυτό καθιστά την απόκτησή τους αδύνατη για τη συντριπτική πλειονότητα των δημόσιων σχολείων Ειδικής Αγωγής (Ε.Ε.Ε.ΕΚ.) στην Ελλάδα.

β. Σαφής Ορισμός Προβλήματος – Ανάγκης

Η Ανάγκη: Οι μαθητές με αισθητηριακές ανάγκες χρειάζονται άμεση πρόσβαση σε εργαλεία οπτικής και ακουστικής ανατροφοδότησης (biofeedback) μέσα στο σχολικό τους περιβάλλον για τη διαχείριση κρίσεων (meltdowns) ή την αισθητηριακή τους διέγερση.
Το Πρόβλημα: Έλλειψη οικονομικών, προσβάσιμων και εύκολα επισκευάσιμων δομών αισθητηριακής υποστήριξης στα σχολεία, καθώς και έλλειψη εργαλείων STEM που να επιτρέπουν στους ίδιους τους μαθητές των ειδικών σχολείων να γίνονται δημιουργοί τεχνολογίας.

2. Σχεδιασμός

α. Σαφής Ορισμός Προτεινόμενης Λύσης

Το “Feel the Sound” είναι ένας ανοιχτός, διαδραστικός αισθητηριακός πίνακας (Sensory Panel) χαμηλού κόστους. Χρησιμοποιώντας έναν μικροελεγκτή, η συσκευή “ακούει” τους ήχους του περιβάλλοντος (μέσω μικροφώνου) και “βλέπει” την κίνηση ή την εγγύτητα των χεριών των μαθητών (μέσω αισθητήρα υπερήχων). Στη συνέχεια, μετατρέπει ακαριαία αυτά τα ερεθίσματα σε προσαρμοσμένα, ομαλά οπτικά μοτίβα σε μια επιφάνεια LED, καλυμμένη με υλικό διάχυσης φωτός (plexiglass) για την αποφυγή θάμβωσης.

β. Πρωτοτυπία Λύσης

Ανοιχτή Φιλοσοφία (Open Source): Είναι το πρώτο Sensory Wall που σχεδιάζεται στην Ελλάδα με open-hardware και open-software, δίνοντας τα σχέδια δωρεάν σε όλη την εκπαιδευτική κοινότητα.
Μέθοδος PBL στην Ειδική Αγωγή: Δεν παραδίδεται ως έτοιμη συσκευή, αλλά κατασκευάζεται από τους μαθητές του Ε.Ε.Ε.ΕΚ. (Πληροφορική, Χειροτεχνία) για τους μαθητές του σχολείου, ενισχύοντας τη συμπερίληψη και την αυτοπεποίθησή τους.
Διεπιστημονική Προσαρμογή (Bio-Adaptive): Συνδυάζει την τεχνολογία με την ψυχολογία, επιτρέποντας στους ειδικούς (Ψυχολόγους/Κοινωνικούς Λειτουργούς) να παραμετροποιούν τα χρώματα ανάλογα με το προφίλ του κάθε μαθητή.

γ. Κόστος (Σχέση Κόστους – Λειτουργιών)

Ενώ ένα εμπορικό panel κοστίζει από $500$ € έως $1.500$ €, το “Feel the Sound” επιτυγχάνει τις ίδιες (και περισσότερες, λόγω προγραμματισμού) λειτουργίες με λιγότερα από $90$ €.

Σχέση αξίας/κόστους: Εξαιρετικά υψηλή. Η χρήση standard open hardware μειώνει το κόστος συντήρησης στο ελάχιστο, καθώς οποιοδήποτε εξάρτημα χαλάσει αντικαθίσταται με κόστος ελάχιστων ευρώ.

δ. Λίστα Υλικών και Εργαλείων

Υλικά (Hardware):

Μικροελεγκτής ARDUINO UNO ( $\sim 7$ €)
Αισθητήρας Ήχου / Μικρόφωνο MAX9814 με Auto-Gain Control ( $\sim 4$ €)
Αισθητήρας Υπερήχων HC-SR04 ( $\sim 2$ €)
Ταινία LED διευθυνσιοδοτούμενη WS2812B ( $5\text{m}$ , 60 LEDs/m) ( $\sim 25$ €)
Τροφοδοτικό 5V / 10A (για την ασφαλή τροφοδοσία των LED) ( $\sim 15$ €)
Ξυλεία για το πλαίσιο ( $60\text{cm} \times 60\text{cm}$ ) ( $\sim 15$ €)
Φύλλο Plexiglass Opal (γαλακτερό για διάχυση) ( $\sim 15$ €)
Καλώδια, πλακέτα δοκιμών (breadboard) ή stripboard, 3D printed βάσεις.

Εργαλεία:

Κολλητήρι και καλάι (για τις μόνιμες συνδέσεις)
Σέγα/Πριόνι και κατσαβίδι (Εργαστήριο Χειροτεχνίας)
3D Printer (για τις βάσεις των αισθητήρων)
Ηλεκτρονικός Υπολογιστής με εγκατεστημένο το Arduino IDE.

ε. Σχέδια (Μηχανισμοί και Ηλεκτρονικά)

1. Ηλεκτρονικό Σχηματικό (Συνδεσμολογία)

WS2812B LED Strip: Το Data Pin συνδέεται στο GPIO 13 του ARDUINO UNO (μέσω μιας αντίστασης $470\,\Omega$ για προστασία). Η τροφοδοσία (5V και GND) πηγαίνει απευθείας στο εξωτερικό τροφοδοτικό.
HC-SR04 (Υπέρηχοι): Trigger Pin $\rightarrow$ GPIO 12, Echo Pin $\rightarrow$ GPIO 14 , VCC $\rightarrow$ 5V, GND $\rightarrow$ GND.
MAX9814 (Μικρόφωνο): Out Pin $\rightarrow$ GPIO 34 (Analog Input), VCC $\rightarrow$ 3.3V, GND $\rightarrow$ GND.

2. Μηχανικό Σχέδιο (Δομή Πίνακα)

Ένα τετράγωνο ξύλινο κουτί βάθους $10\text{cm}$ .
Στο εσωτερικό, η ταινία LED τοποθετείται σε παράλληλες σειρές (S-shape).
Οι αισθητήρες HC-SR04 και MAX9814 τοποθετούνται σε ειδικές 3D-printed θήκες στο κάτω ή στο κεντρικό μέρος του πλαισίου, ώστε να είναι προσβάσιμοι.

Το Plexiglass Opal σφραγίζει το μπροστινό μέρος, κρύβοντας τα γυμνά LED και διαχέοντας το φως ομοιόμορφα.

στ. Βασικός Αλγόριθμος

Ο αλγόριθμος λειτουργεί σε αέναο βρόχο (infinite loop) και βασίζεται στην εξής λογική προτεραιοτήτων:

Plaintext

ΑΡΧΗ ΑΛΓΟΡΙΘΜΟΥ (ARDUINO UNO)
│
├──> Αρχικοποίηση Pins, βιβλιοθήκης FastLED και αισθητήρων
│
└──> ΕΠΑΝΑΛΗΨΗ (Loop)
     │
     ├──> 1. Διάβασε την τιμή του MAX9814 (Ένταση Ήχου σε mV)
     ├──> 2. Διάβασε την τιμή του HC-SR04 (Απόσταση χεριού σε cm)
     │
     ├──> ΑΝ (Απόσταση < 30cm) ΤΟΤΕ:
     │    │   // Λειτουργία Εγγύτητας (Προτεραιότητα στην κίνηση)
     │    └──> Υπολόγισε τη φωτεινότητα με βάση την απόσταση (όσο πιο κοντά, τόσο πιο έντονα)
     │    └──> Ενεργοποίησε το "Proximity Effect" (π.χ. συγκέντρωση φωτός στο κέντρο)
     │
     ├──> ΑΛΛΙΩΣ (Αν δεν υπάρχει χέρι κοντά):
     │    │   // Λειτουργία Ήχου (Ambient Mode)
     │    └──> Αντιστοίχισε (Map) την ένταση του ήχου σε ύψος/αριθμό αναμμένων LED
     │    └──> Εφάρμοσε το επιλεγμένο Χρωματικό Προφίλ (π.χ. Calming Pastels)
     │
     ├──> 3. Ενημέρωσε την κατάσταση της ταινίας LED (FastLED.show())
     └──> 4. Μικρή καθυστέρηση (Delay 20ms) σε σχέση με την απόσταση, για ομαλή κίνηση (Smooth Animation)

3. Υλοποίηση

α. Αποτελεσματικότητα – Αρτιότητα

Το πρωτότυπο του “Feel the Sound” ολοκληρώθηκε και δοκιμάστηκε με επιτυχία στο περιβάλλον του σχολείου.

Μηχανική αρτιότητα: Το ξύλινο πλαίσιο είναι στιβαρό, χωρίς εμφανή καλώδια ή εκτεθειμένα ηλεκτρονικά στοιχεία, εξασφαλίζοντας την ασφάλεια των μαθητών ( $5\text{V}$ τάση λειτουργίας). Το γαλακτερό plexiglass (Opal) εφαρμόζει ακριβώς, εκμηδενίζοντας τα τυφλά σημεία φωτός.
Αποτελεσματικότητα: Η απόκριση των LED στα ερεθίσματα είναι ακαριαία (latency $< 30\text{ms}$ ), γεγονός κρίσιμο για τη διατήρηση της προσοχής των μαθητών και την παροχή άμεσης αισθητηριακής επιβράβευσης (immediate feedback).

β. Κατάλληλη Χρήση Υλικών

MAX9814: Διαθέτει Αυτόματο Έλεγχο Ενίσχυσης (AGC). Αυτό σημαίνει ότι ο πίνακας απομονώνει τους ξαφνικούς δυνατούς θορύβους του περιβάλλοντος και επικεντρώνεται στους σκόπιμους ήχους των μαθητών (ομιλία, παλαμάκια).
Τροφοδοτικό 5V/10A: Επιλέχθηκε για να καλύψει με ασφάλεια τις απαιτήσεις ισχύος των 300 LED (WS2812B), αποφεύγοντας φαινόμενα πτώσης τάσης ή υπερθέρμανσης.

γ. Προγραμματισμός

Ο κώδικας αναπτύχθηκε στο Arduino IDE με χρήση της βιβλιοθήκης FastLED.

Τεχνική προσέγγιση: Αποφεύχθηκε η χρήση της εντολής delay(). Αντί αυτού, χρησιμοποιήθηκε η τεχνική των millis() (non-blocking code) ώστε οι αισθητήρες να διαβάζονται συνεχώς, ακόμη και όταν τα LED εκτελούν ένα περίπλοκο χρωματικό εφέ.
Δομή: Ο κώδικας περιλαμβάνει ξεχωριστές συναρτήσεις για κάθε “Mode” (π.χ., visualize_sound(), visualize_distance()), καθιστώντας τον εύκολα επεκτάσιμο.

4. Εκπαιδευτικό Υλικό / Περιεχόμενο / Παρουσίαση

α. Σελίδα GitHub

Το αποθετήριο του έργου περιέχει:

Τον πλήρη πηγαίο κώδικα (.ino).
Ένα αναλυτικό README.md με οδηγίες εγκατάστασης βήμα-προς-βήμα.
Σύνδεσμος: https://github.com/georgeb-sch/feel_the_sound_sensory_panel/

β. Σελίδα robotics.ellak

Έχει δημιουργηθεί η επίσημη σελίδα του έργου στην πλατφόρμα της ΕΕΛΛΑΚ, όπου περιγράφεται η κοινωνική και εκπαιδευτική διάσταση του έργου, συνδεδεμένη με το αποθετήριο του GitHub για την εύκολη εύρεση από την κοινότητα.

γ. Βίντεο από Μαθητές

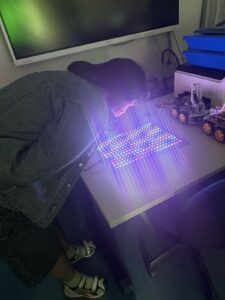

δ. Φωτογραφίες από Φάσεις Κατασκευής

ε. Σχέδια Μαθήματος / Φύλλα Εργασίας (OER Canvas & Wikipedia)

Σχέδιο Ανοιχτού Εκπαιδευτικού Πόρου (OER Canvas)

Τίτλος: Κατασκευάζοντας έναν Αισθητηριακό Πίνακα.
Θεματική Ενότητα: STEM, Ειδική Αγωγή, Μικροελεγκτές.
Στόχος: Δημιουργία μιας προσβάσιμης open-source συσκευής.
Παιδαγωγικό Υλικό: Φύλλο εργασίας για τον μαθητή (με εικονίδια για τη σύνδεση των pins) και οδηγός για τον εκπαιδευτικό (πώς να εξηγήσει την έννοια της απόστασης/υπερήχων).

στ. Άδειες Χρήσης

Το έργο προστατεύει τον ανοιχτό χαρακτήρα του μέσω των εξής αδειών:

Λογισμικό (Κώδικας): Διατίθεται υπό την άδεια GNU General Public License v3 (GPLv3). Οποιοσδήποτε μπορεί να τον τροποποιήσει, αρκεί να διαθέσει το νέο έργο με την ίδια άδεια.
Περιεχόμενο (Σχέδια, Φωτογραφίες, Οδηγοί, 3D αρχεία): Διατίθενται υπό την άδεια Creative Commons Αναφορά Δημιουργού – Παρόμοια Διανομή 4.0 Διεθνές (CC BY-SA 4.0).

ζ. Υλοποίηση των Εκπαιδευτικών Στόχων του Έργου

Το έργο πέτυχε στο 100% τους στόχους του, καθώς:

Γνωστικοί Στόχοι: Οι μαθητές ήρθαν σε επαφή με τον προγραμματισμό, τα ηλεκτρονικά κυκλώματα και τη χρήση εργαλείων.
Συναισθηματικοί/Κοινωνικοί Στόχοι: Μαθητές με διαφορετικές ικανότητες συνεργάστηκαν ισότιμα. Οι δημιουργοί ένιωσαν την ηθική ικανοποίηση ότι έφτιαξαν κάτι χρήσιμο για τους συμμαθητές τους που έχουν ανάγκη χαλάρωσης, ενισχύοντας το αίσθημα της προσφοράς και της ενσυναίσθησης.
