ΠΕΡΙΓΡΑΦΗ ΙΔΕΑΣ

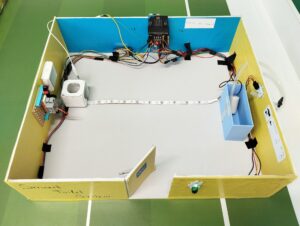

Κατασκευάσαμε μία δημόσια τουαλέτα δίνοντας έμφαση στην εργονομία, την προσβασιμότητα, την εξοικονόμηση φυσικών πόρων αλλά και την αισθητική.
Δείτε το βίντεο παρουσίασης:
https://www.youtube.com/watch?v=e3JVav-hKb0
Οδηγίες υλοποίησης στο αποθετήριο Github:
https://github.com/marvele/smart-toilet-system
ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ
Είσοδος/Έξοδος τουαλέτας
- Όταν η τουαλέτα είναι διαθέσιμη, η πόρτα παραμένει ανοιχτή και στην είσοδο ανάβει πράσινο LED.
- Όταν κάποιος εισέρχεται, πατά το push button μέσα στον χώρο και η πόρτα κλείνει αυτόματα με τη βοήθεια ενός servo motor.
- Το εξωτερικό LED γίνεται κόκκινο, υποδεικνύοντας ότι ο χώρος είναι κατειλημμένος.
- Όταν ο χρήστης αποχωρεί, πατά ξανά το κουμπί, η πόρτα ανοίγει και το LED επιστρέφει στο πράσινο.
Λεκάνη
Η λεκάνη έχει εργονομικό σχεδιασμό και ρυθμιζόμενο ύψος, προσαρμοζόμενο στις ανάγκες του χρήστη:
- Πατώντας το κουμπί Α στο Micro:bit η λεκάνη ανεβαίνει.
- Πατώντας το κουμπί Β η λεκάνη κατεβαίνει.
Υπενθύμιση πλυσίματος χεριών
Μετά τη χρήση της τουαλέτας, ενεργοποιείται αυτόματα μία LED ταινία στο πάτωμα που δείχνει την κατεύθυνση προς τον νιπτήρα, υπενθυμίζοντας την ανάγκη για πλύσιμο χεριών.
Έξυπνη βρύση για εξοικονόμηση νερού
Η βρύση λειτουργεί μόνο όταν ανιχνεύσει σκοτάδι μπροστά της (δηλαδή, όταν πλησιάζουν τα χέρια χάρη στον light sensor), αποτρέποντας την άσκοπη κατανάλωση νερού κατά το σαπούνισμα.
ΗΛΙΚΙΕΣ
Το project υλοποιήθηκε από παιδιά ηλικίας 10-11 ετών.
ΕΚΠΑΙΔΕΥΤΙΚΟΙ ΣΤΟΧΟΙ
Μέσα από την υλοποίηση αυτού του project, τα παιδιά αναμένεται να:
- Αναγνωρίζουν τα χαρακτηριστικά ενός άμεσου δημόσιου χώρου (προσβασιμότητα, κοινή χρήση, ασφάλεια, ένταξη).
- Εξηγούν τη σημασία του καθολικού σχεδιασμού (universal design) για τη δημιουργία χώρων προσβάσιμων από όλους.
- Αναγνωρίζουν τα βασικά μέρη ενός συστήματος αυτοματισμού (αισθητήρες, actuators, μικροελεγκτής).
- Περιγράφουν τη λειτουργία αυτών των εξαρτημάτων, να τα συνδέουν σωστά και να τα προγραμματίζουν.
- Αναγνωρίζουν τρόπους με τους οποίους η τεχνολογία συμβάλλει στην εξοικονόμηση φυσικών πόρων (π.χ. νερού).
- Χρησιμοποιούν 3D εκτύπωση για την παραγωγή λειτουργικών μερών (π.χ. βάση νιπτήρα).
- Συνεργάζονται αρμονικά σε ομάδες, οργανώνοντας τη δουλειά τους με καταμερισμό ρόλων.
ΓΛΩΣΣΕΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΑΝΟΙΧΤΟΥ ΚΩΔΙΚΑ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΗΘΗΚΑΝ
ΥΛΙΚΑ ΚΑΙ ΚΟΣΤΟΣ
| Περιγραφή | Κόστος |
|---|---|
| 1 BBC:Microbit V2 | 29.90€ |
| 1 Sensor Shield V2.0 for Microbit (Keyestudio) | 9.80€ |
| Jumper wires (m-m, m-f, f-f) | ≈ 7.20€ |
| 1 micro servo motor 180° | 5.00€ |
| 1 servo micro 270° (lego-compatible) | 12.40€ |
| 1 DF Robots Gravity Digital Push Button | 2.10€ |
| 1 Αντλία νερού 3V | 16.00€ |
| 1 Octopus 1 Channel Relay 3V | 6.00€ |
| 1 Octopus Light Sensor | 2.23€ |
| 1 Octopus Rainbow LED Strip (10 LEDs) | 5.00€ |
| 1 Octopus Single Rainbow LED | 3.70€ |
| Μακετόχαρτα foam 3mm | – |
| Χαρτί γλασέ | – |
| Δομικά τουβλάκια τύπου LEGO | – |
| Σύνολο | ≈ 120€ |
